وصف الجهاز

آلة تشكيل لوحة سقالة المشيهو آلة مخصصة غير قياسية.

يمكن أن تنتج عدة أنواع مختلفة من لوح المشي من السقالات مثل الاستخدام البحري ، واستخدام البناء ،

والأنواع غير المنقولة.

يمكن أن توفر Kingreal آلات لإنتاج: مجموعة متنوعة من اللكم من نوع C

آلات تشكيل اللوح ، والبحرية الكورية المغلقة سقالات اللحام سقالات المشي لوحات تشكيل أوتوماتيكي.

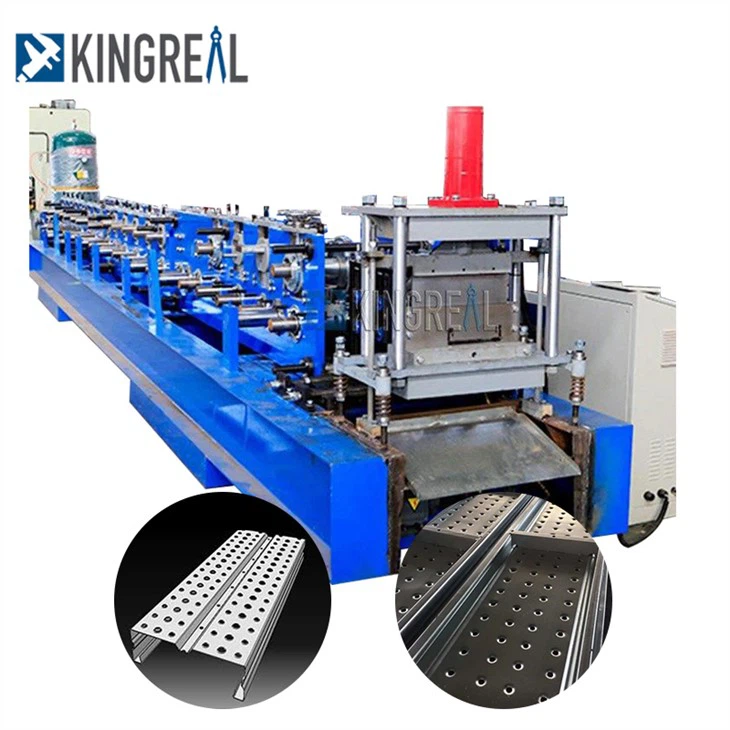

Scaffolding Walk Board Roll Forming Machine

ميزات الآلة

KingReal توفير تشكيل سقالات البناء البحرية/الأوروبية على الطراز الأوروبي على الطراز الكوري

خط الإنتاج عبارة عن معدات مخصصة ، والتي يمكن أن تدمج العديد من العمليات المطلوبة للإنتاج

وفقًا للاحتياجات المختلفة للعملاء ، مثل مغيرات المواد التلقائية ، القطع والختم

الأنظمة ، واللحام المعقدة ، التثبيت ، الانحناء ، المناولة والتعبئة والتغليف.

كل هذه سوف تجلب قيمة مضافة ضخمة لزيادة طاقة الإنتاج. معدات خط الإنتاج ببرودة

أنتجته: مادة المادة المدلفنة تشمل شريط فولاذي مفطفة على البارد ، شريط فولاذي مدفوق الساخنة ، لوحة التخليل

(شريط فولاذي) ، لوحة فولاذية ملونة (شريط فولاذي) ، شريط فولاذي مجلفن وشريط من الفولاذ المقاوم للصدأ ، إلخ.

يمكن لآلة التصنيع التعامل مع 0. دقة الأبعاد للملفات الشخصية المنتجة

يمكن السيطرة عليها داخل 0. 05 مم ، والتي لها مزايا رائدة في الصناعة المحلية.

المواصفات الفنية

لفائف المواد الخام	Q236 ملف شرائح الفولاذ الطري ، وزن لفائف المواد الخام أقل من أو يساوي 8T ، معرف المواد الخام 460-510 mm أو تخصيص.
عرض المواد الخام	230-450 mm استنادًا إلى عرض المنتجات النهائية لسقالة سقالة
سمك المواد	1. 5-2 ملم مع أحجام منتجات مختلفة.
خط الإنتاج	الإنتاج التلقائي بالكامل مع التحكم في PLC
لفة السرعة سرعة	0-12 m / min قابلة للتعديل وفقًا لعرض المنتجات المختلفة ، الارتفاع وما إلى ذلك.
لفة تشكيل المحطات	15-20 محطة Rollers
تشكيل مواد بكرات	عالي الجودة CR12MOV الصلب
طريقة القيادة	محرك علبة التروس السلسلة أو المخفض
طاقة الآلة	~ 35 كيلوواط
البعد	322.31.8M (LWH)

بنية الآلة

تتكون آلة صنع سقالة Kingreal من معدات غير ملوية أوتوماتيكية ، وتغذية ، وجهاز تسوية ، ومعدات التغذية ، وجهاز اللكم المستمر ، والآلة الرئيسية لتشكيل لفة باردة ، وجهاز مقطوع إلى الطول ، وتلقي المواد ، وخزانة التحكم الكهربائية ومكونات أخرى.

Scaffolding Walk Board Product

معدات إنتاج دواسة الصلب المجلفن

خط الإنتاج لتشكيل القدمين

1.1 تكوين معدات اللكم/التكوين التلقائي (انظر الرسم التخطيطي) (يتم توفير مخططات أساسية محددة بشكل منفصل)

1.2 عملية الإنتاج تدفق معدات اللكم/تشكيل الدواسة

آلة الاسترخاء والتسوية المتكاملة → NC Servo تغذية ← اللكم عالي السرعة → تشكيل رول العقيد عالي الدقة ← قطع المنتجات ← التفريغ

2. نظرة عامة على بنية المعدات الرئيسية والأداء

2.1 ماكينة تفكيك وتسوية المتكاملة

المعلمات الفنية لآلة Uninder and Loveling:

عرض الورقة: أقل من أو يساوي 200 ملم ؛ سمك المادة أقل من أو يساوي 2.5 ملم ؛

القطر الداخلي لفة المادة: φ508mm ؛ نطاق التوسع والانكماش للقطر الداخلي هو 480-520 mm ؛

الحد الأقصى للقطر الخارجي لفة المادة: φ1200mm ؛ حمل الوزن: أقل من أو يساوي 4T

ميزات المكونات

أ. تم دمج رف الاسترخاء مع آلة التسوية ، والتي لا تشغل مساحة ويسهل تشغيلها. يتم استخدام جهاز دعم القطر المتغير لتسهيل التحميل والتفريغ

ب. تعتمد الآلة بأكملها جسمًا من الصلب متكامل ، والذي يحتوي على بنية صلبة ، وتشغيل مستقر ، ومساحة صغيرة وتوفير المساحة.

ج. بعد أن يتم معالجة الأسطوانة وتخفيفها إلى درجة حرارة 58 درجة ، فهي مطلية بالكروم ثم الأرض ، والتي لها متانة قوية.

خط الإنتاج لتشكيل القدمين

2.2 NCF500 Servo Feeder

أ. الوظيفة: التغذية

ب. الميزات الهيكلية: مدفوعة بواسطة محرك المؤازرة. التغذية متعددة المراحل: 10 مجموعات من أطوال التغذية المختلفة يمكن أن تكون إدخال ، وتوفر كل مجموعة 999 مرة ختم. تعتبر شاشة LCD Touch مريحة لتغيير وتعيين المعلمات الفنية المختلفة. يرتبط نظام بدء الحث التلقائي باللكمة (تحكم في بداية اللكمة).

تكوين المحرك: 38 0 v4.4kw 4 أعمدة ، يجب تجهيز ضاغط الهواء بشكل منفصل. (معدل التدفق هو 0. 5m3/min ؛ الضغط هو 0.6mpa.)

2.3 اللكم

الهيكل: Jf 21-125 ، لكمة لكمة

آلة اللكم: جسم الماكينة ملحوم بواسطة صفيحة فولاذية ، مع صلابة جيدة ومظهر جميل.

يموت اللكم: انظر الجدول 1 (مادة الموت هي CR12)

تكوين المحرك: 380V11KW 4 أعمدة

خط الإنتاج لتشكيل القدمين

2.4 تشكيل المضيف

تمريرات تشكيل: 16 تمريرة (أسطوانة)

تشكيل الأصناف: لوحة القدم على شكل C

تشكيل إطار: GY160 ، نوع مقوس الحديد الزهر

عرض التغذية القصوى: أقل من أو يساوي 500 ملم

أقصى سمك المواد: 2 مم

قطر رمح لفة: φ70mm

Roll Die Material: GCR15 ، Quenched ، HRC 58-62

محرك القيادة الرئيسي: محرك محرك تردد متغير 18.5 كيلو وات (مع وظيفة الفرامل). 380V 4 أعمدة.

2.5 آلة القطع

أ. النموذج: الإغلاق الهيدروليكي وقطع

ب. الميزات الهيكلية: يتم وضع آلة القطع خلف آلة التشكيل ،

يتم تثبيت الطول بواسطة المشفر ، ويتم إصلاح الألياف. يمكن ضبط طول القطع بنفسك.

تكوين محرك مضخة الزيت: 5.5kw380v 4 أعمدة

C. مواد القطع: CR12MOV

2.6 جدول التفريغ

الهيكل: نوع الأسطوانة ، لا قوة

آلة تشكيل الدواسة

نظام التحكم الكهربائي

- يعتمد السطر بأكمله التحكم في PLC ، وشاشة LCD Touch ، وواجهة Man-Machine. إدراك التفاعل بين الإنسان و PLC. يعمل المشغل تلقائيًا من خلال برنامج SET (التحكم القابل للبرمجة) ويراقب عملية التحكم ، بحيث يمكن للمشغل التحكم في خط الإنتاج وتعديل معلمات التحكم ، ويمكنه مراقبة حالة تشغيل المعدات ومعلمات التشغيل ومؤشرات الخطأ في الوقت الفعلي. يتم تعيين طول الجزء رقميًا ، ويمكن ضبط طول الجزء. المراقبة في الوقت الحقيقي لحالة تشغيل المعدات وإشارة الصدع.

- هناك وضعان للتشغيل: يدوي وأوتوماتيكي. مع وظائف التبديل اليدوي والتلقائي: في الحالة اليدوية ، يمكن تشغيلها كآلة مستقلة ، وهي مريحة للصيانة ؛ في الحالة التلقائية ، يعمل الخط الكامل للإنتاج ويبدأ بالتسلسل ؛ يحتوي الخط بأكمله على زر إيقاف الطوارئ ، وهو أمر سهل التعامل مع حوادث الطوارئ وضمان سلامة المعدات والمشغلين.

- هناك لوحة تشغيل يدوية بجانب الجهاز لتسهيل تشغيل العمال.

- وظيفة مراقبة الخط بأكمله: المراقبة في الوقت الفعلي لحالة تشغيل خط الإنتاج لتحقيق مراقبة حالة الإنتاج لكل محطة ؛
